УСТРОЙСТВО ВСТРОЕННОЙ ТЕМПЕРАТУРНОЙ ЗАЩИТЫ УВТЗ-1М

Устройство встроенной температурной защиты (УВТЗ) предназначено для работы совместно с датчиками температуры (терморезисторами) типов
СТ14-1А, СТ14-1Б, СТ14-2-115. СТ14-2-130, СТ14-2-145, СТ14-2-160, расположенными в зоне контроля температуры.

УВТЗ предназначено для температурной защиты электродвигателей и других защищаемых объектов при следующих аварийных режимах:

1. Аварийном повышении температуры в зоне контроля вследствие:

а) длительных перегрузок электродвигателя;

б) заклинивания ротора электродвигателя;

в) неправильных режимах пуска-торможения электродвигателя;

г) нарушениях режимов питания электродвигателя;

д) нарушениях в системе охлаждения электродвигателя;

е) повышении температуры окружающей среды.

2. Обрыве в цепи датчиков.

а) коротком замыкании в цепи датчиков;

б) обрыве цепи питания УВТЗ.

Условия эксплуатации:

Интервал рабочих температур от минус 40°С до +55°С.

Атмосферное давление от 84,0 до 106,7 кПа.

Относительная влажность окружающего воздуха до 93% при +25°С.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Питание устройства осуществляется от сети переменного тока напряжением 220 В +10 -20% частотой 50 Гц.

Значение сопротивления срабатывания при изменении температуры окружающей среды от -40°С до +55°С и напряжения питающей сети от 80 до 110% от номинального значения, Ом:

1) верхнего порога - 1850...2475;

2) нижнего порога - не более 120.

Коммутируемое напряжение, В:

1) переменного тока частотой 50 Гц - 6...380;

2) постоянного тока - 6...220.

Коммутируемый ток. А - 0.001...4.

Максимально допустимая коммутируемая мощность при активно-индуктивной нагрузке (cosφ=0,4), ВА - не более 250.

Самоконтроль исправности цепи защиты срабатывает:

1) при обрыве в цепи датчиков;

2) при коротком замыкании в цепи датчиков.

Самоконтроль цепи питания УВТЗ: срабатывает при обрыве.

Исполнение по ГОСТ 14254-80 - IРОО.

Рабочий режим - продолжительный или повторно-кратковременный с частотой включения до 6 раз в минуту.

Потребляемая мощность, Вт - не более 3,0.

ПРИНЦИП РАБОТЫ

Принципиальная схема прибора приведена на рисунке 1, а габаритные и установочные размеры устройства на рисунке 2.

Схема состоит из узла питания, усилителя и выходного исполнительного элемента.

Узел питания состоит из конденсатора С1, диодного моста VD1. фильтра С2, резисторов R1, R2, R5 для ограничения тока в цепи стабилитрона и разряда конденсатора С1 при отключении устройства от сети. Напряжение питания подается на клеммы 1 и 4.

Усилитель выполнен на транзисторах VT1 ... VT4, и служит для усиления сигнала датчиков, подключаемых к клеммам 5 и 6. С коллектора транзистора VT4 сигнал поступает на управляющий электрод тринистора VS1 для управления выходным исполнительным элементом KV1.

Схема УВТЗ работает следующим образом:

Если температура защищаемого объекта ниже предельно допустимого значения, то сигнал, поступающий с датчика, обеспечивает режим, при котором транзистор VT4 открыт, транзистор VT1 закрыт, следовательно закрыт тринистор VS и контакт KV1 замкнут.

При увеличении температуры защищаемого объекта сверх предельно допустимой сопротивление датчика резко возрастает, в результате чего транзистор VT4 закрывается, транзистор VT1 и тринистор VS1 открываются. При этом происходит шунтирование тринистором цепи питания выходного исполнительного элемента KV1 и усилителя, в результате чего контакт KV1 размыкается, что приводит к отключению защищаемого объекта.

При обрыве или коротком замыкании цепи датчиков схема работает аналогично описанному.

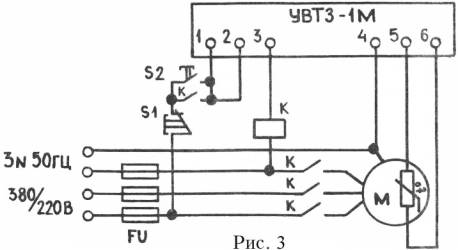

После срабатывания УВТЗ его схема блокируется и для приведения ее в исходное состояние необходимо выключить сетевое питание, а через 1...2 с снова включить. Указанный режим обеспечивается подключением прибора согласно схеме, показанной на рисунке 3.

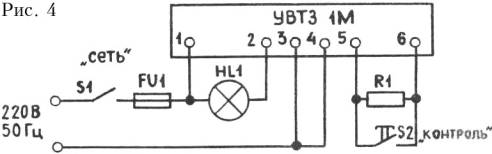

Проверку работоспособности устройства можно произвести с помощью схемы приведенной на рисунке 4. Для этого вначале необходимо установить тумблер S1 в положение «Выключено» и подключить схему к сети. Затем следует включить тумблер S1, лампа HL1 при этом должна загореться. Об исправности устройства будет свидетельствовать отключение этой лампы при нажатии на кнопку S2.
